IMLIGHT PWD 4-5
Наличие: Под заказ
Производитель: IMLIGHT
Описание IMLIGHT PWD 4-5
Блок распределения питания для коммутации входного 3-фазного сетевого напряжения с двух входов на 5 независимых выходов.
Блок распределения питания PWD 4-5, в дальнейшем блок, предназначен для распределения питающего напряжения между потребителями в осветительных системах, системах озвучивания помещений при использовании последних на театральных и концертных площадках, в домах культуры, дискотеках, ресторанах и т.п.
Внимание! Блок должен быть обязательно заземлен!
- Внутри блока осуществляется коммутация входного 3-фазного сетевого напряжения с двух входов на 5 независимых выходов. Выход OUT1 – однофазный, две розетки типа SCHUKO, защищен автоматическим выключателем на ток 1п10А.
- Выходы OUT2 и OUT3 подключены к входу MAINSINPUT 1. Каждый выход защищен от перегрузки и короткого замыкания 3-фазным автоматическим выключателем на ток 3п63А.
- Выходы OUT4 и OUT5 подключены к входу MAINSINPUT 2. Каждый выход защищен от перегрузки и короткого замыкания 3-фазным автоматическим выключателем на ток 3п63А.

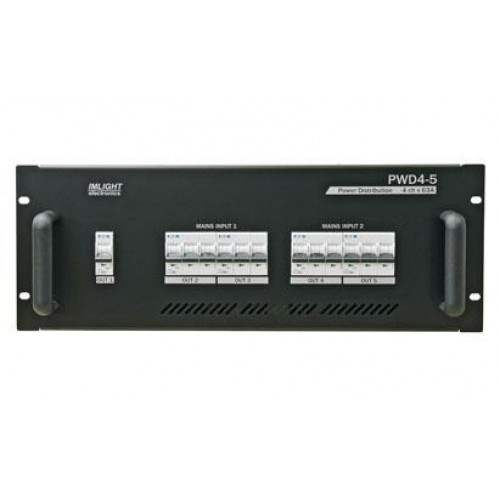

- Все автоматические выключатели расположены на передней панели блока.
- На задней панели находятся – 5 клемм для подключения напряжения питающей сети по входу MAINS INPUT 1, 5 клемм для подключения напряжения питающей сети по входу MAINS INPUT 2, 20 клемм – выходы OUT2-OUT5, 2 розетки SCHUKO – выход OUT1.
- Клеммы СЕРОГО цвета используются для подключения фазных проводов L1, L2, L3, клеммы СИНЕГО цвета для подключения проводов нейтрали NE, клеммы ЖЕЛТО-ЗЕЛЕНОГО цвета для подключения проводов заземления PE.
- Максимальное сечение проводов для входных клемм – 35 кв.мм, максимальное сечение проводов для выходных клемм - 16 кв.мм.
- Корпус блока выполнен в конструктиве 19" высотой 4U из стали толщиной 1,5 мм со съемной передней панелью и верхней крышкой. Корпус окрашен порошковой краской.
Более подробную информацию можно найти в тех. паспорте.
Инструкции IMLIGHT PWD 4-5
Основные параметры IMLIGHT PWD 4-5
Характеристики | |
---|---|
автоматическим выключателем на ток, А | 3п63А, хар-ка С |
Вес, не более, кг | 12,52 |
выключателем на ток, А | активная или индуктивная |
Габаритные размеры блока (Ш х Г х В), мм | 482 х 451 х h177(4U) |
Габаритные размеры упаковки (Ш х Г х В), мм | 540 х 500 х 250 |
Диапазон рабочих температур, ºС | 10-45 |
Количество каналов | 5 |
Количество силовых вводов | 2 |
Максимальный ток по каждому вводу, не более А | 120 |
Напряжение питания, В | 380В, 3 фазы+нейтраль |
Подключение нагрузки | Клеммы, 88 А, 600 В, 16 кв.мм |
Подключение напряжения питания | Клеммы, 125 А, 600 В, 35 кв.мм |
Способ установки | в рэк |
Степень защиты блока | IP20 |
Частота сети, Гц | 50/60 |
Габариты и вес | |
Вес | 14.00кг |
