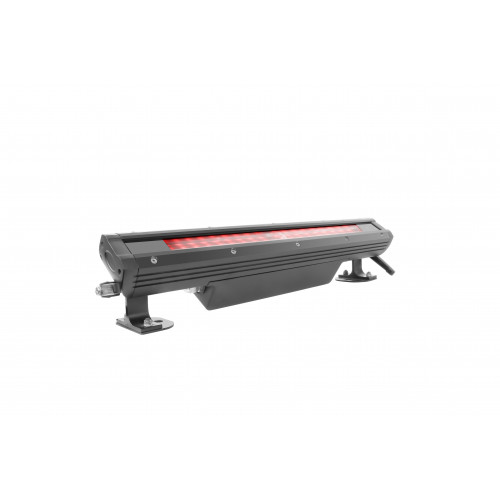

STAGE4 BARTONE X-TINY
Описание STAGE4 BARTONE X-TINY
Всепогодный линейный светильник типа BAR разработан специально для ТВ-студий и театральных постановок. Для этого у светильника есть все необходимое – бесшумная работа, плавный театральный диммер, выбор частоты обновления светодиода, установки цветовой температуры.
X-TINY (c англ. "крошечный") - один из самых легких (2кг) и компактных светильников в своем классе и, не смотря на свои малые размеры (40x5x8см), по фотометрическим параметрам, вполне конкурирует с такими устройствами, как например, классический LED PAR 12х10. Световой поток готового изделия BARTONE X-TINY составляет почти 2,5 тысячи люмен, а сила света - 4,5 тысячи кандел. Благодаря широким углам раскрытия луча, BARTONE X-TINY идеально подходит для подсветки стен и декораций там, где полуметровые и метровые светильники физически не помещаются (например, колонны или узкие элементы декораций). Максимум покрытия при минимальной дистанции и физических габаритах устройства.
Преимущество данной модели над другими - 16 битная точность. Общая интенсивность или цвет от 0% до 100% имеет не 255 значений, как в режиме 8 бит, а 65025 значений. Т.е. каждая из 255 ступеней имеет еще дополнительные 255 значений для более тонкой настройки цвета и диммера. Также прожектор позволяет выбрать одну из четырёх кривых диммирования. Все для супер-точной и супер-плавной работы.
Всепогодный корпус обеспечивает не только возможность использовать его на улице при любой погоде, но и благодаря бесшумной работе идеально подойдет для тех мероприятий в помещениях, где уровень шума имеет самое важное критическое значение. Корпус IP65 также сокращает потребность в техническом обслуживании и чистке.
Файлы трехмерных и двумерных моделей, файлы распределения света формата IES, детальные фотометрические отчеты из независимой лаборатории, файлы-профили для различных популярных консолей, полный перечень запасных частей и русскоязычная техническая поддержка пользователей делают данный прожектор идеальным выбором для профессионалов шоу-индустрии, интерьерного и экстерьерного освещения.
Инструкции STAGE4 BARTONE X-TINY
Характеристики STAGE4 BARTONE X-TINY
|
Общие сведения
|
Наименование устройства | BARTONE X-TINY |
| Серия | BARTONE | |
| Артикул импортёра | 00-63459 | |
| Страна происхождения | КНР | |
| Тип устройства | Линейный светильник типа BAR | |
| Рекомендованная область применения | Театры, дома культуры, ночные клубы, объекты сферы HoReCa | |
| Рекомендованное назначение | Подсветка стен, декораций. Верхее или контровое освещение. | |
| Рекомендованная эффективная рабочая дистанция до, м | 4 | |
|
Номинальные параметры источника света
|
Источник света (далее ИС) | Светодиод |
| Тип ИС | SMD LED 3.5x3.5 мм | |
| Количество ИС, шт | 54 | |
| Мощность ИС, вт | 3 | |
| Цвет ИС | RGB | |
| Срок службы ИС, час | не менее 50000 | |
| Бренд ИС | н/д | |
|
Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)
|
Световой поток готового изделия (ГИ), лм | 2478 |
| Сила света ГИ, кд | 4536 | |
| Лучистый поток (FE) ГИ, Вт | 13,079 | |
| Световая эффективность ГИ, лм/Вт | 52,24 | |
| Цветовая температура ГИ (без фильтров) (CCT), К | н/д | |
| Координата цветности [CIE 1931] (ГИ) | x = 0.2575 y = 0.1915 | |
| Координата цветности [CIE 1976] (ГИ) | u' = 0.2154 v' = 0.3603 | |
| Точка "Зеленый-Маджента" [DUV] | -0.0398 | |
| Доминирующая длина волны (ГИ), нм | 443,6 | |
| Чистота цвета (ГИ) | 44,3% | |
| Пиковая длина волны (ГИ), нм | 450 | |
| Ширина кривой спектра (FWHM) (ГИ), нм | 20,3 | |
| Соотношение цветов ССТ (ГИ) | R=28.1% G=62.6% B=9.3% | |
|
Индексы цветопередачи готового изделия
(качество белого света) |
Индексы цветопередачи в режиме | RGB - все на 100% |
| CRI (R1-R8), Ra | 23 | |
| CRI R9, Ra | -325 | |
|
Максимальные параметры освещенности
|
Максимальная освещённость на 1 м, лк | 4536 |
| Максимальная освещённость на 3 м, лк | 504 | |
| Максимальная освещённость на 5 м, лк | 181 | |
| Максимальная освещённость на 7 м, лк | 93 | |
| Максимальная освещённость на 9 м, лк | 56 | |
| Рекомендованная эффективная рабочая дистанция до, м | 4 | |
|
Фактические фотометрические параметры отдельных цветов (подтвержденные лабораторными испытаниями)
|
Световой поток [R] красных диодов, лм | 694 |
| Световой поток [G] зеленых диодов, лм | 1584 | |
| Световой поток [B] синих диодов, лм | 171 | |
| Сила света [R] красных диодов, кд | 1283 | |
| Сила света [G] зеленых диодов, кд | 2754 | |
| Сила света [B] синих диодов, кд | 290 | |
| Пиковая длина волны (R) красных диодов, нм | 631 | |
| Пиковая длина волны (G) зеленых диодов, нм | 522 | |
| Пиковая длина волны (B) синих диодов, нм | 450 | |
|
Оптическая система
|
Раскрытия луча | статичное |
| Наличие Zoom (зум) | Нет | |
| Угол луча (Beam angle) в вертикальной плоскости (C0/180), град. | 17,1 | |
| Угол луча (Beam angle) в горизонтальной плоскости (C90/270), град. | 86,6 | |
| Средний угол луча (Beam angle), град. | 51,9 | |
| Угол поля луча (Field angle) в вертикальной плоскости (C0/180), град. | 41 | |
| Угол поля луча (Field angle) в в горизонтальной плоскости (C90/270), град. | 127,8 | |
| Средний угол поля луча (Field angle), град. | 84,4 | |
| Возможность установки фрост-фильтра | Нет | |
|
Система генерации цвета
|
Метод синтеза цвета | Аддитивный |
| Режим цветосмешения (синтез) | RGB | |
| Точность синтеза цвета, бит | 16 | |
| Режим HSV (Hue, Saturation, Value — тон, насыщенность, значение) | Нет | |
| Количество пресетов цветов | н/д | |
| Количество пресетов ССТ (цветовой температуры) | 5 | |
|
Интенсивность и стробоскоп
|
Точность диммера, бит | 16 |
| Исполнение диммера | электронный | |
| Эффект вольфрамовой лампы (visual tungsten lamp) | Нет | |
| Управление диодами (пиксели) | Нет | |
| Кривые диммирования, шт | 4 | |
| Скорость диммирования, шт | Нет | |
| Выбор частоты обновления LED (Refresh rate) | Да | |
| Стробоскоп | Да | |
|
Протоколы управления и режимы
|
Протокол DMX-512 | Да |
| Протокол Art-NET | Нет | |
| Протокол RDM | Да | |
| Количество режимов (персонализаций) DMX | 4 | |
| MIN кол-во DMX-каналов | 3 | |
| MAX кол-во DMX-каналов | 13 | |
| Режим DMX 1 (каналов) | 3 | |
| Режим DMX 2 (каналов) | 5 | |
| Режим DMX 3 (каналов) | 8 | |
| Режим DMX 4 (каналов) | 13 | |
| Встроенные авто программы, шт | 10 | |
| Встроенные макросы цветов, шт | 55 | |
| Минимально подходящая система управления | FALCON NEST | |
| Рекомендуемая система управления STAGE4 | TWIN LS | |
| Требования по подключению | Наличие DMX-сплиттера с поддержкой протокола RDM | |
| Разъемы DMX | XLR 3-pin IP65 (IN/OUT) | |
| Бренд производителя разъёмов XLR | Seetronic | |
| Разъемы Art-NET | Нет | |
| Беспроводной DMX | Доп.опция | |
| ИК-управление | Доп.опция | |
| Режим "Мастер-ведомый" | Да | |
| Режим "звуковой активации" | Да | |
| Способ обновление прошивки | Внешний ппрограмматор | |
|
Органы управления на корпусе
|
Органы управления на корпусе | Дисплей + 4 кнопки |
| Функция блокировки экрана | Да | |
| Язык интерфейса меню (дисплея) | Английский | |
|
Электротехнические параметры
|
Напряжение | 100-260 В, 50/60 Гц. |
| MAX потребляемая мощность, Вт | 180 | |
| Коэффициент мощности (Power Factor (PF)) | 0.5330 | |
| Разъёмы питания | POWERCON IP65 (IN/OUT) | |
| Бренд производителя разъёмов питания | Seetronic | |
| Кнопка вкл/выкл питания | Нет | |
|
Система охлаждения и уровень шума
|
Принцип системы охлаждения | Пассивная |
| Способ охлаждения | Воздушная конвекция | |
| Вентиляторы охлаждения | нет | |
| Уровень шума | бесшумный | |
|
Цвет и материал корпуса
|
Цвет корпуса | Черный |
| Материал корпуса | Аллюминий | |
| Степень защиты корпуса | IP65 | |
| Защита от коррозии корпуса и соли | Да | |
| Защита от УФ воздействия | Да | |
|
Климатические условия
|
Климатическое исполнение и категория размещения | УХЛ1 |
| Диапазон рабочих температур | от -20°C до +40°C | |
| Относительная влажность | среднегодовая — 75% при 15 С°; максимальная — 100% при 25 С°. |
|
|
Физические параметры и установка
|
Язык интерфейса (надписей) корпуса | Английский |
| Габаритные размеры устройства, мм | 395x53x81 | |
| Вес нетто, кг | 2,1 | |
| Точка крепления страховочного троса | Да | |
| Необходимое кол-во струбцин для подвеса, шт | 2 | |
| Возможность стыковки устройств между собой | Да | |
| Установка на горизонтальные поверхности | На ножках | |
| Максимальный угол наклона, град | 330 | |
| Наклон от центра, град | 165 | |
| Подвес на фермы, софиты | Да | |
| Необходимое кол-во струбцин для подвеса, шт | 2 | |
|
Упаковка
|
Габаритные размеры упаковки, мм | н/д |
| Вес брутто, кг | 2,8 | |
| Тип упаковки | Картонная коробка и пенополистирол | |
| Требования к транспортировке | Палетный борт + амортизирующая упаковка | |
| Комбинированный сигнальный и кабель питания, шт | 1 | |
| Страховочный тросик, шт | 1 | |
| ИК-пульт | Опционально | |
| Руководство пользователя на русском языке, шт | 1 | |
|
Срок службы и гарантия
|
Срок службы, лет | 5 |
| Гарантийный срок, год | 1 | |
|
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да | |
| Технический регламент ТС 037/2016 | Да | |
| Соответствие требованиям директивы RoHS | Да | |
| Соответствие требованиям директив Европейского союза (CE) | Да |
