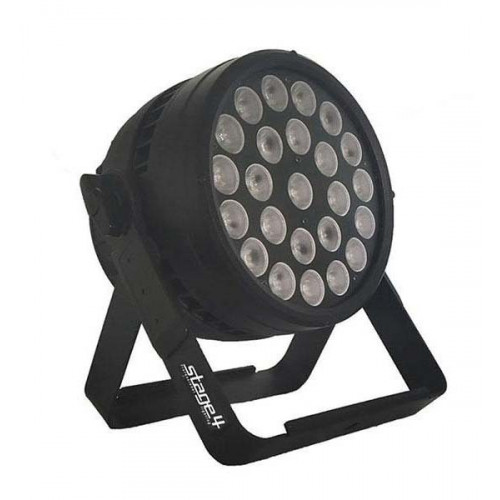

STAGE4 REPAR 24X10F IP
Описание STAGE4 REPAR 24X10F IP
Светодиодный прожектор REPAR 24X10F IP - идеальное решение для использования на уличных сценах, а также для подсветки зданий, сооружений, деревьев. Двадцать четыре четырёхцветных светодиода обеспечивают световой поток 4248 люменов и силу света 32250 кандел. Например, на дистанции 5 метров пиковая освещенность достигает до 1290 люкс, а средняя освещенность по пятну - 420 люкс.
Оптическая система прожектора с углом раскрытия луча 16,6° и полем луча 34° позволяет использовать прожектор на средних и дальних дистанциях. Для освещения сцены рекомендуется использовать на дистанциях до 9 метров. Для подсветки декораций, малых архитектурных форм, где потребности в освещенности ниже, можно использовать и на иных дистанциях работы (до 20-25 метров).
Классический четырёхцветный синтез позволяет синтезировать достаточно широкий диапазон оттенков, в том числе и пастельных, благодаря наличию белых диодов. Прожектор не имеет функции 16-битной точности, но для более точной и плавной регулировки интенсивности позволяет выбрать через меню прибора или по DMX одну из четырёх кривых диммирования. Рекомендуется использовать прожектор в качестве контрового и верхнего освещения, а также для подсветки стен, декораций, малых архитектурных форм. Не рекомендуется использовать в качестве фронтального, выносного освещения. Не подходит для малых залов и помещений, где крайне важен уровень шума, т.к. прожектор оснащен активной системой охлаждения и имеет вентиляторы охлаждения.
Файлы трехмерных и двумерных моделей, файлы распределения света формата IES, детальные фотометрические отчеты из независимой лаборатории, файлы-профили для различных популярных консолей, полный перечень запасных частей и русскоязычная техническая поддержка пользователей делают данный прожектор идеальным выбором для профессионалов шоу-индустрии и экстерьерного освещения.
Инструкции STAGE4 REPAR 24X10F IP
Характеристики STAGE4 REPAR 24X10F IP
Общие сведения
|
Наименование устройства | REPAR 24X10F IP |
Серия | всепогодная серия REPAR | |
Артикул импортёра | 00-57723 | |
Тип устройства | Прожектор типа PAR | |
Страна происхождения | КНР | |
Рекомендованная область применения | Театры, дома культуры, ночные клубы, спортивные арены, объекты сферы HoReCa | |
Рекомендованное назначение | Подсветка стен, декораций. Верхее или контровое освещение. | |
Рекомендованная эффективная рабочая дистанция до, м | 9 | |
Номинальные параметры источника света
|
Источник света (далее ИС) | Светодиод |
Тип ИС | Четырехцветный мультичип | |
Количество ИС, шт | 24 | |
Мощность ИС, вт | 10 | |
Световая эффективность ИС, лм/Вт | 46,5 | |
Световой поток ИС, лм | 11160 | |
Цвет ИС | RGBW | |
Цветовая температура белых диодов, К | 6500-7500 | |
Индекс CRI цветопередачи ИС, Ra | 70 Ra | |
Срок службы ИС, час | не менее 50000 | |
Бренд ИС | TIANSHINE | |
Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)
|
Световой поток готового изделия (ГИ), лм | 4248 |
Сила света ГИ, кд | 32250 | |
Лучистый поток (FE) ГИ, Вт | 19,136 | |
Световая эффективность ГИ, лм/Вт | 47,76 | |
Цветовая температура ГИ (без фильтров) (CCT), К | н/д | |
Координата цветности [CIE 1931] (ГИ) | x = 0.2514 y = 0.2324 | |
Координата цветности [CIE 1976] (ГИ) | u' = 0.1902 v' = 0.3957 | |
Точка "Зеленый-Маджента" [DUV] | -0.0098 | |
Доминирующая длина волны (ГИ), нм | 472 | |
Чистота цвета (ГИ) | 38% | |
Пиковая длина волны (ГИ), нм | 454 | |
Ширина кривой спектра (FWHM) (ГИ), нм | 23,7 | |
Соотношение цветов ССТ (ГИ) | R=17.9% G=73.3% B=8.7% | |
Индексы цветопередачи готового изделия
(качество белого света) |
Индексы цветопередачи в режиме | "Все диоды на 100%" |
CRI (R1-R8), Ra | 67 | |
CRI только R9, Ra | -128 | |
CRI (R1-R9), Ra | 45 | |
CRI (R1-R15), Ra | 51 | |
Максимальные параметры освещенности
|
Максимальная освещённость на 1 м, лк | 32250 |
Максимальная освещённость на 3 м, лк | 3583 | |
Максимальная освещённость на 5 м, лк | 1290 | |
Максимальная освещённость на 7 м, лк | 658 | |
Максимальная освещённость на 9 м, лк | 398 | |
Рекомендованная эффективная рабочая дистанция до, м | 9 | |
Фактические фотометрические параметры отдельных цветов (подтвержденные лабораторными испытаниями)
|
Световой поток [R] красных диодов, лм | 631 |
Световой поток [G] зеленых диодов, лм | 2060 | |
Световой поток [B] синих диодов, лм | 291 | |
Световой поток [W] белых диодов, лм | 1650 | |
Сила света [R] красных диодов, кд | 5852 | |
Сила света [G] зеленых диодов, кд | 14985 | |
Сила света [B] синих диодов, кд | 2164 | |
Сила света [W] белых диодов, кд | 12653 | |
Пиковая длина волны [R] красных диодов, нм | 625 | |
Пиковая длина волны [G] зеленых диодов, нм | 452 | |
Пиковая длина волны [B] синих диодов, нм | 515 | |
Пиковая длина волны [W] белых диодов, нм | н/д | |
Оптическая система
|
Раскрытия луча | статичное |
Наличие Zoom (зум) | Нет | |
Угол луча (Beam angle), град. | 16,6 | |
Угол поля луча (Field angle), град. | 33,9 | |
Возможность установки фрост-фильтра | Нет | |
Возможность установки кашетерирующих шторок (КШ) | Нет | |
Система генерации цвета
|
Метод синтеза цвета | Аддитивный |
Режим цветосмешения (синтез) | RGBW | |
Точность синтеза цвета, бит | 8 | |
Режим HSV (Hue, Saturation, Value) | Нет | |
Количество пресетов цветов | н/д | |
Количество пресетов ССТ (цветовой температуры) | Нет | |
Интенсивность и стробоскоп
|
Точность диммера, бит | 8 |
Исполнение диммера | электронный | |
Эффект лампы (visual tungsten lamp) | Нет | |
Управление диодами (пиксели) | Нет | |
Кривые диммирования, шт | 4 | |
Скорость диммирования, шт | Нет | |
Стробоскоп | Да | |
Протоколы управления и режимы
|
Протокол DMX-512 | Да |
Протокол Art-NET | Нет | |
Протокол RDM | Да | |
Количество режимов (персонализаций) DMX | 3 | |
MIN кол-во DMX-каналов | 1 | |
MAX кол-во DMX-каналов | 8 | |
Встроенные авто программы, шт | Да | |
Минимально подходящая система управления | STAGE4 NEST 2E | |
Рекомендуемая система управления STAGE4 | FALCON NEST | |
Требования по подключению | Наличие DMX-сплиттера с поддержкой протокола RDM | |
Разъемы DMX | XLR IP65 3-pin (IN/OUT) | |
Разъемы Art-NET | Нет | |
Беспроводной DMX | Доп.опция | |
Рекомендуемая система беcпроводного DMX | W-EVENT IP (00-63494) | |
ИК-управление | Доп.опция | |
Режим "Мастер-ведомый" | Да | |
Режим "звуковой активации" | Да | |
Способ обновление прошивки | Внешний программатор | |
Органы управления на корпусе
|
Органы управления на корпусе | Дисплей + 4 кнопки |
Функция блокировки экрана | Нет | |
Функция переворота экрана | Да | |
Язык интерфейса меню (дисплея) | Английский | |
Электротехнические параметры
|
Напряжение | 100-260 В, 50/60 Гц. |
MAX потребляемая мощность, Вт | 140 | |
Коэффициент мощности (Power Factor (PF)) | 0,461 | |
Разъёмы питания | POWERCON IP65 (IN/OUT) | |
Кнопка вкл/выкл питания | Нет | |
Система охлаждения и уровень шума
|
Принцип системы охлаждения | Активная |
Способ охлаждения | воздушная конвекция + вентилятор | |
Вентиляторы охлаждения | Да | |
Уровень шума | средний | |
Цвет и материал корпуса
|
Цвет корпуса | Черный |
Материал корпуса | Аллюминий | |
Степень защиты корпуса | IP65 | |
Защита от коррозии корпуса и соли | Да | |
Защита от УФ воздействия | Да | |
Климатические условия
|
Климатическое исполнение и категория размещения | УХЛ1 |
Диапазон рабочих температур | от -15°C до +40°C | |
Относительная влажность | среднегодовая — 75% при 15 С°; максимальная — 100% при 25 С°. |
|
Физические параметры и установка
|
Язык интерфейса (надписей) корпуса | Английский |
Габаритные размеры устройства, мм | 335x282x194,5 | |
Вес нетто, кг | 7,2 | |
Точка крепления страховочного троса | Нет | |
Необходимое кол-во струбцин для подвеса, шт | 1 | |
Установка на горизонтальные поверхности | На лиру | |
Установка на фермы, софиты | Струбцина | |
Упаковка
|
Габаритные размеры упаковки, мм | 390x350x260 |
Вес брутто, кг | 9,5 | |
Тип упаковки | Картонная коробка и пенополистирол | |
Требования к транспортировке | Палетный борт + амортизирующая упаковка | |
Кабель питания, шт | 1 | |
Сигнальный DMX кабель, шт | Нет | |
Страховочный тросик, шт | Нет | |
ИК-пульт | Опционально | |
Шторки | Опционально | |
Руководство пользователя на русском языке, шт | 1 | |
Срок службы и гарантия
|
Срок службы, лет | 5 |
Гарантийный срок, год | 1 | |
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
Технический регламент ТС 020/2011 | Да | |
Технический регламент ТС 037/2016 | Да | |
Соответствие требованиям директивы RoHS | Да | |
Соответствие требованиям директив Европейского союза (CE) | Да |
