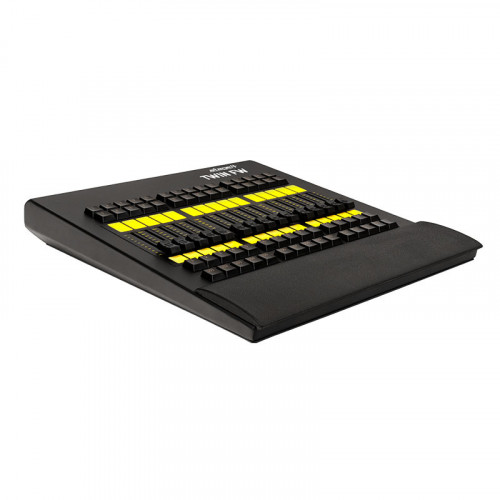

STAGE4 TWIN FW
Описание STAGE4 TWIN FW
Дополнительное (фейдерное) крыло для подключения к внешнему персональному компьютеру, работающего под управлением операционной системы Windows. Персональный компьютер, требуемый для подключения TWIN FW, в комплект поставки не входит. Для эффективной и удобной работы с программным обеспечением, дополнительное крыло рекомендуется использовать совместно с основным (командным) крылом STAGE4 TWIN CW. Максимально возможное количество последовательно подключенных крыльев в системе - три, например CW+FW+FW. Крыло может использоваться и отдельно от основного (командного крыла), но в таком случае, ввиду отсутствия портов, будут недоступны некоторые функции, например, синхронизации по протоколам MIDI ,LTC,и т.д.
Контроллер предназначен для быстрого доступа и управления созданными пользователем записанными программами. Крыло является "ключом" к открытию выходных параметров программного обеспечения. Не отменяет использование манипулятора типа "мышь" или внешнего сенсорного экрана.
Как и для других продуктов бренда STAGE4, мы предлагаем быструю и отзывчивую русскоязычную техническую поддержку для пользователей. На складах и в сервисных центрах компании "ИМЛАЙТ" есть все необходимое для быстрого гарантийного или пост-гарантийного ремонта.
Инструкции STAGE4 TWIN FW
Характеристики STAGE4 TWIN FW
|
Общие параметры
|
Наименование устройства | TWIN FW |
| Тип устройства |
DMX-контроллер / Дополнительное фейдерное крыло
|
|
| Артикул импортёра | 00-56935 | |
| Рекомендуемая сфера применения |
Дома культуры, актовые залы, рестораны, спортивные объекты.
|
|
|
Возможности и ограничения
|
Требуется дополнительно персональный компьютер * (см примечание под таблицей) | Да |
| Рекомендуемое основное крыло | TWIN СW | |
| Возможность использования без основного крыла | Да | |
| Возможность подключения к консолям | Нет | |
| Максимально возможное количество подключаемых крыльев, шт | 3 | |
| Количество параметров ** (см примечание под таблицей), шт | 2048 | |
| Максимально возможное количество параметров при использовании дополнительных устройств NPU, шт. | 65 536 | |
|
Особенности программного обеспечения (ПО)
|
Рекомендуемая версия ПО | 3.9.60.65 |
| Требуется операционная система ПК | Windows | |
| Возможность использования других версий ПО | Да | |
|
Параметры разъемов подключения
|
Количество выходных портов DMX OUT (XLR), шт | 4 |
| Количество входных портов DMX IN (XLR), шт | Нет | |
| Порт Gigabit Ethernet, шт. | Нет | |
| Порт MIDI IN, шт | Нет | |
| Порт MIDI OUT, шт | Нет | |
| Порт для дополнительного подключения внешнего сенсорного экрана (DVI), шт | Нет | |
| Порт для подключения крыла фейдеров (LDS-Link), шт. | Нет | |
| Возможность подключения фейдерного крыла | Нет | |
| Порт USB2.0 Type B | 1 | |
| Порт USB2.0 Type A | 2 | |
| Специальный порт для подключения внешних ламп подсветки, шт. | Нет | |
| Возможность подключения внешних ламп через порт USB2.0 | Да | |
|
Протоколы передачи данных
|
Протокол Art-Net | Да |
| Протокол RDM | Да | |
| Протокол ETC-Net2 | Да | |
| Протокол MA-Net2 | Да | |
| Протокол sACN | Да | |
| Протокол ShowNet | Да | |
| Протокол Kinet1 | Да | |
| Протокол для синхронизации по тайм-коду (SMPTE) | Нет | |
| Протокол для синхронизации по звуку (LTC) | Нет | |
|
Органы управления (фейдеры, энкодеры, клавиши)
|
Кнопка включения и выключения крыла | Да |
| Фейдеры (ручки) для управления записанными программами, шт. | 15 | |
| Моторизированные фейдера | Нет | |
| Функция управляемой RGB-подсветки фейдеров | Нет | |
| Назначаемые клавиши для управления функциями фейдера, шт. | 45 | |
| Назначаемые клавиши управления записанными программами, шт | 15 | |
| Клавиши для переключения страниц записанных программ, шт | Нет | |
| Подсветка клавиш | Да | |
|
Корпус и параметры корпуса
|
Материал корпуса | Металл |
| Степень защиты корпуса | IP20 | |
| Цвет корпуса | Черный | |
| Подставка для телефона, планшета, бумаг | Нет | |
| Ручки для переноски крыла, шт | Нет | |
| Противоскользящие ножки, шт | 4 | |
| Ящик для хранения личных вещей, шт | Нет | |
| Транспортировочный кейс, шт | 1 | |
| Защитный чехол, шт | Нет | |
|
Электротехнические параметры
|
Напряжение |
110–240 В, 60–50 Гц.
|
| Потребляемая мощность, Вт | 40 | |
| Встроенный источник бесперебойного питания (ИБП) | Нет | |
| Разъём питания С14 | Да | |
| Разъём питания С13 | Нет | |
|
Весогабаритные параметры
|
Габариты крыла, см | н/д |
| Габариты транспортировочного кейса, мм | 490x460x200 | |
| Вес нетто (крыла), кг. | 5.5 | |
| Вес транспортировочного кейса (без крыла), кг. | 7.5 | |
| Вес брутто, кг. | 13 | |
|
Срок службы и гарантия
|
Срок службы, не менее | 5 лет |
| Гарантийный срок | 1 год | |
|
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да |
