TASCAM DR-701D
Описание TASCAM DR-701D
DR-701D – это портативный и многофункциональный аудио рекордер производства американской компании TASCAM, которая известна на рынке профессиональной аудиоаппаратуры уже более 30 лет. Эго основное функциональное предназначение – это запись звука с цифровых DSLR видеокамер, которые используются профессиональными режиссерами, продюсерами и документалистами. Он оборудован 2-мя качественными конденсаторными микрофонами всенаправленного действия и 4-мя комбинированными XLR/TRS разъемами для подключения внешних микрофонов. Это позволяет вести одновременную запись всех 6-ти каналов на съемный SD/SDHC/SDXC носитель емкостью до 128 Гб в WAV/BWF формате с максимальным качеством 24-бит/96 кГц (качество 24-бит/196 кГц доступно при записи только двух кагалов). За регулировку панорамы, уровня и соло отвечает встроенный 4-х канальный микшер, регуляторы которого размещены на лицевой панели управления. Также там находятся другие органы управления, в частности по выбору функций, и небольшой ЖК-дисплей, отображающий текущее состояние настроек. Встроенный HDMI порт поддерживает функцию синхронизации камеры по тайм-коду, а также функцию быстрого старта и остановки записи по сигналу с камеры. Питание DR-701D осуществляется от сменных элементов типа АА, по USB или от внешнего адаптера.
Коммутационная панель DR-701D имеет все необходимые коннекторы чтобы обеспечить интеграцию с внешним оборудованием:
- 4х комбинированных XLR/TRS с фантомным питанием (+24/+48 В) для подключения микрофонов;
- HDMI (in/out) для синхронизации с камерой;
- 3.5 мм TRS Jack (in/out) для подключения камеры;
- 1х линейный выход на 3.5 мм TRS Jack разъеме;
- BNC IN для тайм-код синхронизации;
- 1х выход для наушников на 3.5 мм TRS Jack разъеме;
- 1х EXT IN ½ дополнительный вход на 3.5 мм TRS Jack разъеме;
- 1х порт USB 2.0 для коммутации с компьютером;
- 1х REMOTE jack на 2.5 мм TRS Jack разъеме для управляющий устройств.
Основные особенности:
- профессиональный портативный аудио рекордер для DSLR видеокамер;
- 2 встроенных микрофона с предусилителями HDDA;
- запись на съемные носители SD/SDHC/SDXC форматов, емкостью до 128 Гб;
- выбор формата и качества записи;
- до 6-ти каналов одновременной записи;
- одновременная запись в нескольких форматах;
- встроенный фильтр низких частот;
- 4-х канальный микшер для настройки панорамы, уровня и соло;
- функция тайм-код для синхронизации записи с видеокамерой;
- установка регулируемых маркеров на трек (до 99 шт);
- функция сохранения настроек записи;
- функция редактирования записи и переименования записанных файлов;
- встроенный ЖК-дисплей;
- мультиязычное меню;
- встроенный адаптер для установки на штатив;
- держатель для крепления к DSLR камере;
- различные варианты питания (от сменных АА батарей, от внешнего блока, от USB);
- прочный корпус из алюминия;
- опциональное подключение дополнительных аксессуаров TASCAM.
Схемы подключения TASCAM DR-701D

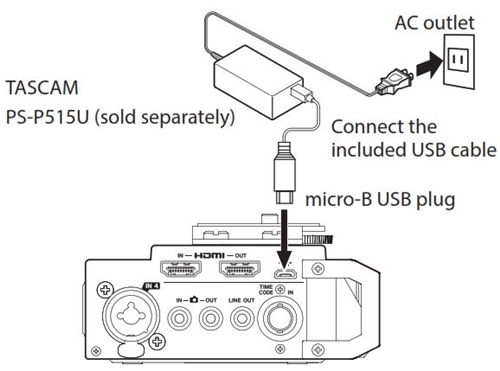

Питание:

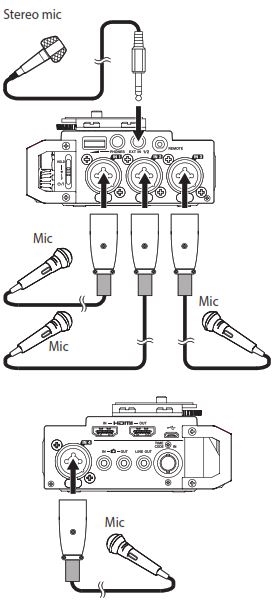

Микрофоны:

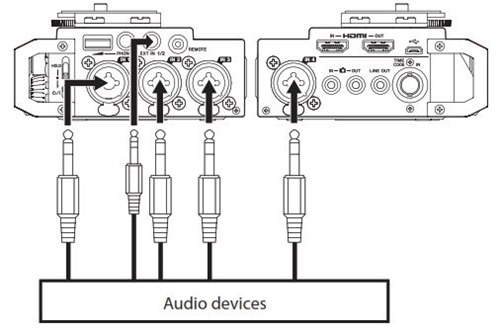

Запись внешних устройств:

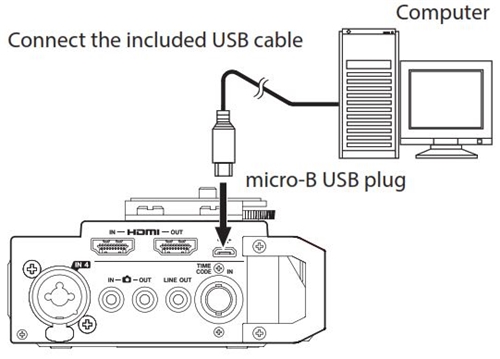

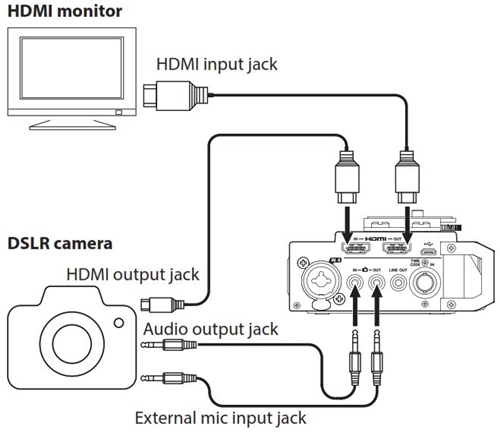

Подключение камеры и ПК:

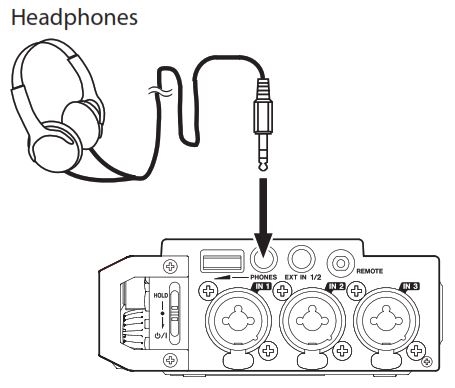

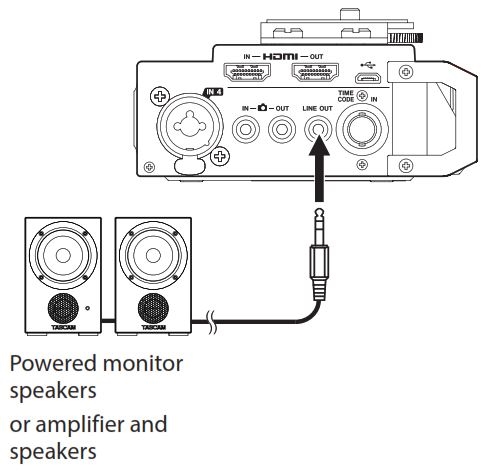

Подключение мониторов:
Инструкции TASCAM DR-701D
Основные параметры TASCAM DR-701D
Характеристики | |
---|---|
HDMI | тип-A |
TIME CODE IN | BNC |
USB-порт | разъем USB типа Mini-B, формат USB 2.0 HIGH SPEED |
Время работы | - |
Встроенные микрофоны | 2 шт |
Габариты (ШхВхГ) | 169х57х114 мм |
Дисплей | ЖК-дисплей с подсветкой |
Запись аудио | WAV 44.1/48/96/192 кГц, 16/24 - бит; BWF 44.1/48/96/192 кГц, 16/24 - бит |
Карта памяти | SD (64 MB−2 GB), SDHC (4−32 GB), SDXC (48–128 GB) |
Количество входных каналов | 4 максимум (44.1 / 48/96 кГц); 2 максимум (192 кГц) |
Количество каналов записи | 6 максимум (44.1 / 48/96 кГц); 2 максимум (192 кГц) |
Микшер | 4 канальный (панорамы, уровня и соло) |
Отношение сигнал / шум | ≥100 дБ |
Питание | 4 батареи AA (щелочной, NiMH или литий-ионный); питание от USB; адаптер переменного тока (Tascam PS-P515U, продается отдельно); аккумулятор (Tascam BP-6AA, продается отдельно) |
Полное гармоническое искажение | ≤0.007 % |
Потребление | 6.5 Вт |
Разъем REMOTE | 2.5-мм разъем (для педального переключателя RC-3F) |
Температурный диапазон эксплуатации | от 0°C до +40°C |
Тип | портативный рекордер для DSLR видеокамер |
Частотная характеристика | 20 Гц - 20 кГц, +0.5 дБ / -1 дБ (48 кГц), 20 Гц - 40 кГц, +0.5 дБ / -1 дБ (96 кГц), 20 Гц - 80 кГц, +0.5 дБ / -5 дБ (192 кГц) |
Эквивалентный входной шум (EIN) | ≤–124 дБу |
Габариты и вес | |
Вес | 654.00кг |
