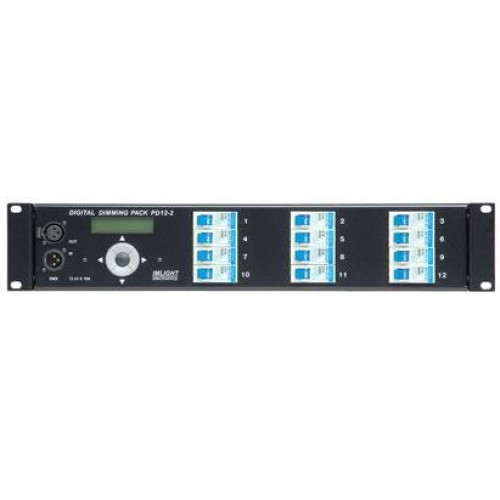

IMLIGHT PD 12-2 (RDM)

IMLIGHT PD 12-2 (RDM)
Наличие: Под заказ
IMLIGHT Производитель: IMLIGHT

Описание IMLIGHT PD 12-2 (RDM)

Диммерный блок. 12 каналов по 2 кВт, сигнал управления – DMX-512, поддержка протокола RDM, высота 2U, монтаж в рэк.
  • Напряжение питания: (190 – 380) В, 3 ФАЗЫ + НЕЙТРАЛЬ. Частота питающей сети 50 или 60 Гц. Питание электронной части блока осуществляется от одной фазой и НЕЙТРАЛИ.
  • Максимальное потребление: 40 А на каждую фазу.
  • Входной сигнал управления: DMX512-А (оптоизолирован).
  • Система охлаждения: принудительное охлаждение блока с помощью 2-х вентиляторов (работают на продув).
  • Защита: выходные силовые цепи защищены электромагнитными выключателями на ток 10 А. Цепь питания электроники защищена предохранителем на ток 2,0 А, размер 5 х 20 мм, медленный (расположен на задней панели слева от входного клеммника). Контроль температуры радиаторов блока осуществляется микропроцессором. При температуре радиаторов выше 75ºС выходные сигналы блокируются. После охлаждения блока, он выходит на рабочий режим автоматически.
  • Микропроцессор: управление настройками блока осуществляется с передней панели с помощью клавиатуры и дисплея, посредством системы меню.
  • Режимы работы блока: индивидуальное управление каждым каналом с пульта оператора, режим «тест», реакция на пропадание сигнала DMX, режим - «плавный» старт, работа в режиме сцен (cue) и чейзов (chases).

Работа в протоколе RDM. При работе блока в протоколе RDM, некоторые параметры блока можно посмотреть и выставлять дистанционно со светового пульта, а именно:

  • Присвоить название блок.
  • Узнать версию программного обеспечения.
  • Назначить начальный DMX-адрес,
  • Выбрать один из 4-х законов регулирования LL, LS, LQ, SR.
  • Выбрать режим работы – Soft start.
  • Посмотреть время наработки прибора в часах.
  • Посмотреть количество циклов включения-выключения диммера.
  • Идентифицировать блок в реке – "помигать" подсветкой индикатора.
  • Посмотреть состояние сенсоров (датчиков): наличие питающего напряжения на каждой из фаз, состояние работы вентилятора, температура радиаторов.

Инструкции IMLIGHT PD 12-2 (RDM)

passport_pd12-2_rdm.pdf

Основные параметры IMLIGHT PD 12-2 (RDM)

Характеристики
Габаритные размеры (ШхГхВ), мм 482 х 422 х 88 (2U)
Габариты упаковки (ШхГхВ), мм 540 x 500 x 160
Длина чейза (chase), шагов 32
Количество каналов 12
Количество сцен (cue) 12+Emergensy
Количество чейзов (chases) 8
Максимальный выходной ток канала, А 10
Минимальная нагрузка, ВА 150
Напряжение питания, В 190–380 (три фазы+нейтраль), +10/-5%
Подключение нагрузки безвинтовые клеммы, 35 А, 800 В, 4 мм2
Подключение напряжения питания безвинтовые клеммы, 65 А, 800 В, 10 мм2
Помехоподавляющий фильтр индуктивно-емкостной, 160 мкс
Сигналы управления DMX512-A (оптоизолирован), RDM
Силовой элемент триак на ток 40 А
Способ установки в рэк
Тип нагрузки активная или индуктивная
Частота сети, Гц 50 или 60 (определяется автоматически)
Габариты и вес
Вес 14.20кг
