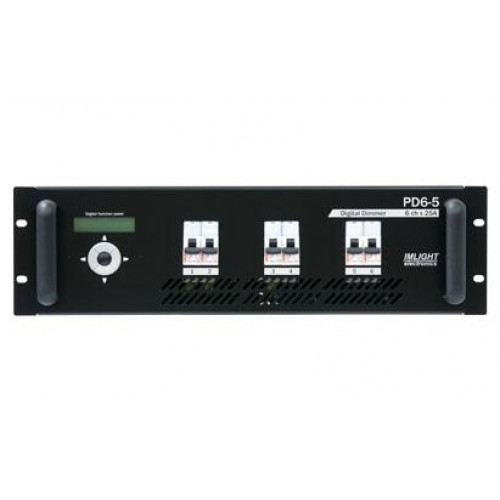

IMLIGHT PD 6-5 (RDM)

• Напряжение питания: (190-380)В, 3 ФАЗЫ + НЕЙТРАЛЬ. Частота питающей сети 50 Гц или 60Гц. Питание электронной части блока осуществляется от одной фазой и НЕЙТРАЛИ.
• Максимальное потребление: 45А на каждую фазу.
• Входной сигнал управления: DMX512-A, RDM (оптоизолированы).
• Система охлаждения: принудительное охлаждение блока с помощью вентилятора (работает на вытяжку).
• Защита: выходные силовые цепи защищены электромагнитными выключателями на ток 25А. Цепь питания электроники защищена предохранителем на ток 2,0А, размер 5 х 20 мм, медленный (расположен на задней панели слева от входного клеммника). Контроль температуры радиатора осуществляется микропроцессором. При температуре радиатора выше 75ºС выходные сигналы блокируются. После охлаждения блока, он выходит на рабочий режим автоматически.
• Микропроцессор: управление настройками блока осуществляется с передней панели с помощью клавиатуры и дисплея, посредством системы меню.
• Режимы работы блока: индивидуальное управление каждым каналом с пульта оператора, режим «тест», реакция на пропадание сигнала DMX, режим - «плавный» старт, работе в режиме сцен (cue) и чейзов (chases).

Работа в протоколе RDM. При работе блока PD6-5 в протоколе RDM, некоторые параметры блока можно посмотреть и выставлять дистанционно со светового пульта, а именно:

• Присвоить название блоку.
• Узнать версию программного обеспечения.
• Назначить начальный DMX-адрес.
• Выбрать один из 4-х законов регулирования LL, LS, LQ, SR.
• Выбрать режим работы - Soft start.
• Посмотреть время наработки прибора в часах.
• Посмотреть количество циклов включения-выключения диммера.
• Идентифицировать блок в реке – "помигать" подсветкой индикатора.
• Посмотреть состояние сенсоров (датчиков): наличие питающего напряжения на каждой из фаз, состояние работы вентилятора, температура радиаторов.
