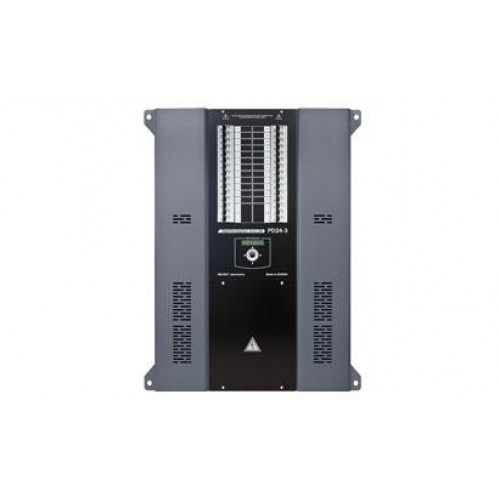

IMLIGHT PD 24-3 (V) (RDM)

• Напряжение питания: (190÷380)В±10%, 3 ФАЗЫ + НЕЙТРАЛЬ. Частота питающей сети 50 или 60 Гц. Частота определяется автоматически. Питание электронной части блока осуществляется от одной фазой и НЕЙТРАЛИ.
• Максимальное потребление: 100А на каждую фазу.
• Входной сигнал управления: DMX512-A, RDM (оптоизолированы).
• Система охлаждения: принудительное охлаждение блока посредством 2-х вентиляторов (работают на вытяжку, плавная регулировка скорости вентиляторов).
• Защита: выходные силовые цепи защищены электромагнитными выключателями на ток 16А. Цепь питания электроники защищена предохранителем на ток 2,0А/250В, медленный (расположен в отсеке клеммников справа от разъемов DMX). Контроль температуры радиаторов блока осуществляется микропроцессором. При температуре радиаторов выше 75ºС выходные сигналы блокируются.
• Микропроцессор: управление настройками блока осуществляется с передней панели с помощью клавиатуры и дисплея, посредством системы меню.
• Режимы работы блока: индивидуальное управление каждым каналом с пульта оператора, режим «тест», реакция на пропадание сигнала DMX, режим – «плавный» старт, режим «chase».

Работа в протоколе RDM. При работе блока в протоколе RDM, некоторые параметры блока можно посмотреть и выставлять дистанционно со светового пульта, а именно:

• Присвоить название блоку.
• Узнать версию программного обеспечения.
• Назначить начальный DMX-адрес.
• Выбрать один из 4-х законов регулирования LL, LS, LQ, SR.
• Выбрать режим работы – Soft start.
• Посмотреть время наработки прибора в часах.
• Посмотреть количество циклов включения-выключения диммера.
• Идентифицировать блок в рэке – "помигать" подсветкой индикатора.
• Посмотреть состояние сенсоров (датчиков): наличие питающего напряжения на каждой из фаз, состояние работы вентилятора, температура радиаторов.
